这张图展示了梯形齿和圆弧齿的受力点与皮带啮合状态及应力分布，主要对比了两种齿形在受外界压力和载荷时的表现。
梯形齿与圆弧齿的对比分析
在传动系统中，齿形设计是影响皮带和齿轮啮合效率、耐用性和负载承受能力的重要因素。通过对比梯形齿和圆弧齿的受力点及应力分布情况，可以更清楚地理解这两种齿形在应用中的优缺点。
1. 梯形齿受力分析
从上图左侧的分析可见，梯形齿的受力点集中在齿尖的尖锐部分。当外界压力施加时，梯形齿的齿顶区域容易成为应力集中区域，这可能导致局部的高应力，进而增加齿形磨损的可能性。

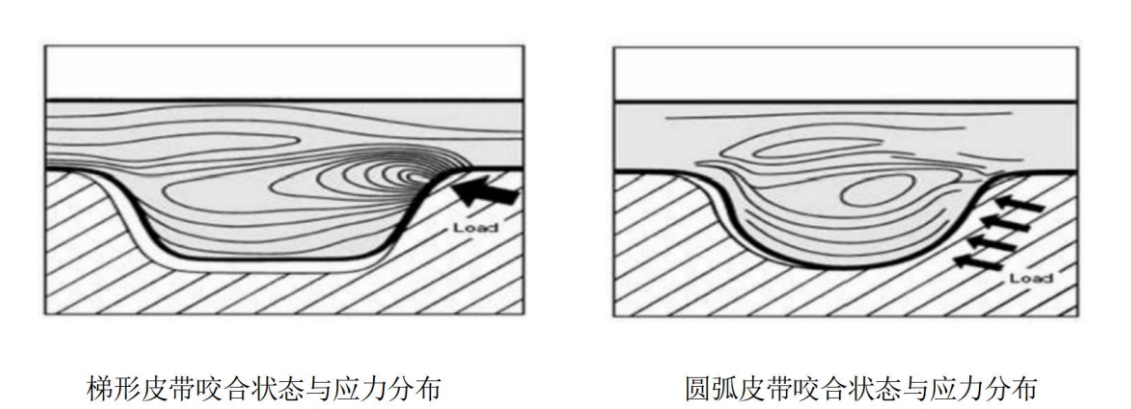

在下图中，梯形皮带的啮合状态与应力分布图进一步展示了梯形齿在受载时的应力集中情况。可以看到，齿顶部分的应力集中度较高，这表明梯形齿在传递较大载荷时容易出现齿形局部损坏。此外，这种设计可能会导致噪音增加和效率下降。
2. 圆弧齿受力分析
右侧的图显示了圆弧齿的受力点。与梯形齿不同，圆弧齿的受力点分布更加均匀，齿根部分能承受更大的外界压力。圆弧形设计使得受力点不再集中在某一个狭小区域，而是分散在齿面上。这种分散的受力能够减少局部应力集中，进而延长齿形的寿命。
下图展示了圆弧皮带的啮合状态与应力分布，可以看到，圆弧齿在受载时的应力分布非常均匀，尤其在齿根区域的应力较小。这种设计减少了摩擦力和齿轮的磨损，同时有助于降低噪音，提高传动效率。
